自准直仪
  • 双轴光电自准直仪 精度0.5″
  • 双轴光电自准直仪 精度0.5″
  • 双轴光电自准直仪 精度0.5″
  • 双轴光电自准直仪 精度0.5″

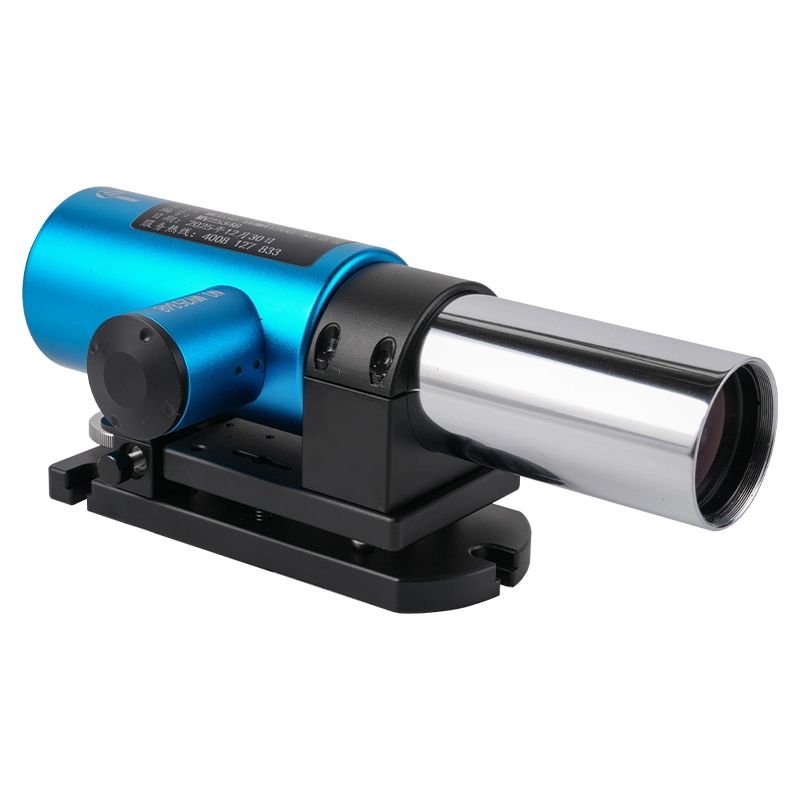

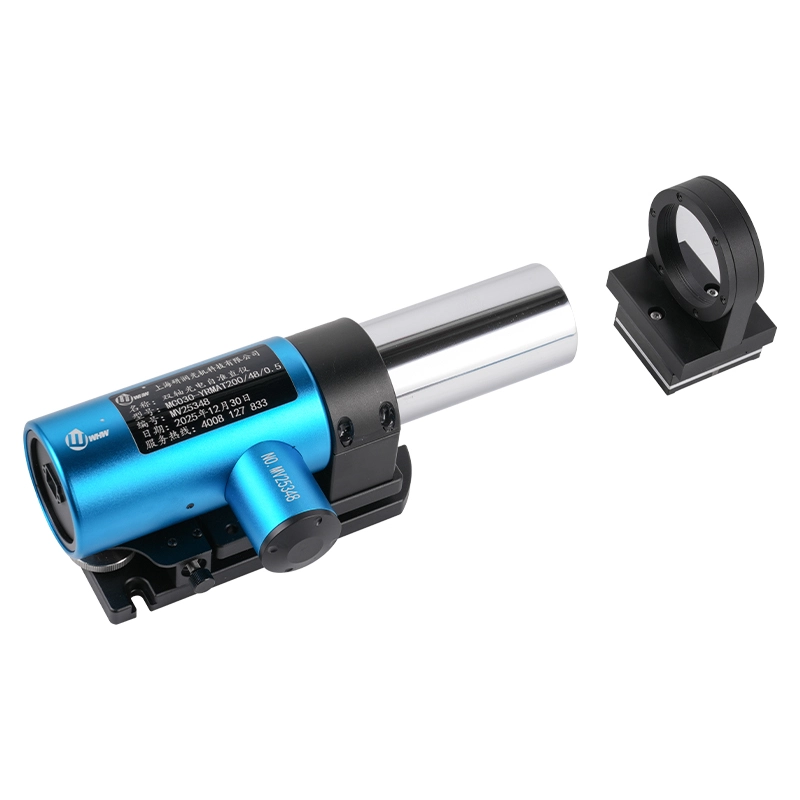

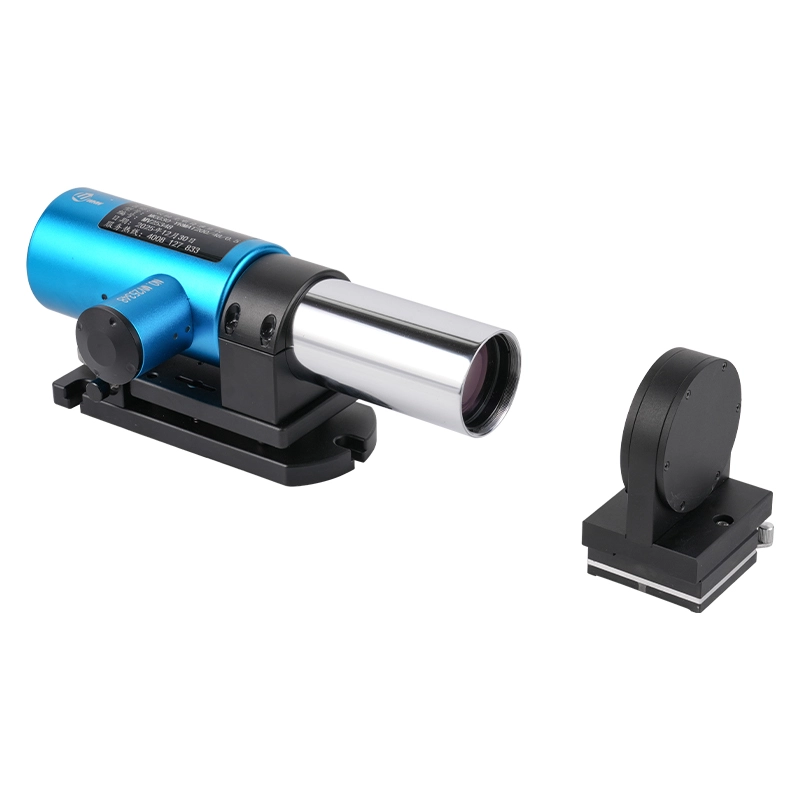

双轴光电自准直仪 精度0.5″

分类Category:计量常用自准直仪系列

  • 示值精度 ±1000″≤ ±0.5″ Accuracy
  • 最大测量距离 Measuring Distance
  • 物镜焦距 300mm Focal Length
  • 视场范围 Field of View
  • 分辨率 0.1″、0.01″、0.001″、0.0001″可调 (arc sec. 角秒 ) Resolution

产品介绍

本系列产品性价比高,精度有保证。广泛应用于机床导轨检测与装调(包括直线度、平行/垂直度)以及平板平面度等几何精度测量,也普遍应用于光学装调,以及其他精密机械制造等领域,尤其我公司研发的超长测量距离系列产品比如40米、50米以及80米等光电自准直仪已经在广大客户中赢得一致好评。

产品应用

机床行业:主要应用用机床导轨直线度、平行度、垂直度以及大型平板的平面度检测;
光学行业:主要用于光学产品装调,各种棱镜的角度测量等;
计量与科研:主要用于检定校准其他检测设备或工具,以及各种科学研究活动如各种精密角度测量或动态监测产品的位置变化(角度)或者动态测量运动产品的角度变化或直线度误差等;
大理石精度检测:这样用于大理石直线度、平行度、垂直度、平面度等几何精度检测;
编码器:主要用于角度编码器的定位精度或重复性精度检测。

技术参数

  • 型号 MC030-ZJ3000W
  • 物镜焦距 300mm
  • 通光口径 48mm
  • 光轴中心高度 78mm
  • 视场范围(X、Y) 3800*3800″
  • 分辨率 0.1″、0.01″、0.001″、0.0001″可调 (arc sec. 角秒 )
  • 示值精度 ±1000″≤ ±0.5″
  • 重复性 ≤ 0.05″
  • 中心波长 625nm
  • 最小反射面 ø 5 mm(镀反射膜(反射率 >85%));ø 6 mm(未镀膜(反射率 =4%))
  • 测量频响 5HZ
  • 光源类型 半导体 LED 光源
  • 通讯方式 USB3.0
  • 第三方通讯接口 RS-232
  • 显示方式 基于普通 PC 的软件显示
  • 电源 5V1A
  • 仪器尺寸(长 * 宽 * 高) 385*125*115mm
  • 主机重量 4.28kg

选配件

反射镜
标配
仪器箱
标配
棱镜调节平台
选配
多面棱体
选配
三脚架
选配
激光辅助找像器
选配
可调桥板
选配
多齿分度台
选配
平行度/垂直度测量模块
选配
平面度测量模块
选配
光学直角器
选配
