激光自准直仪

产品介绍

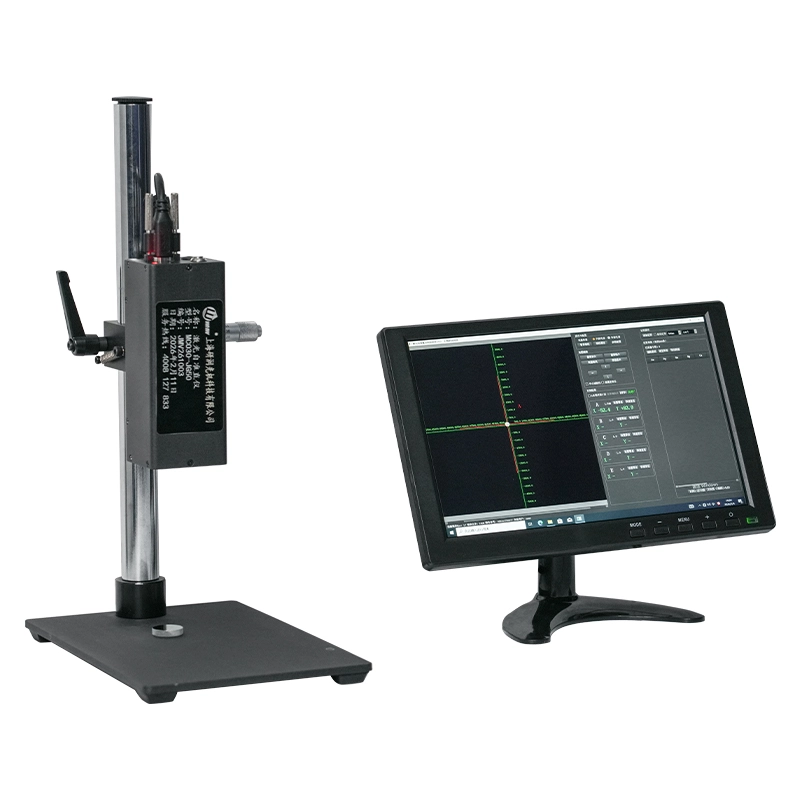

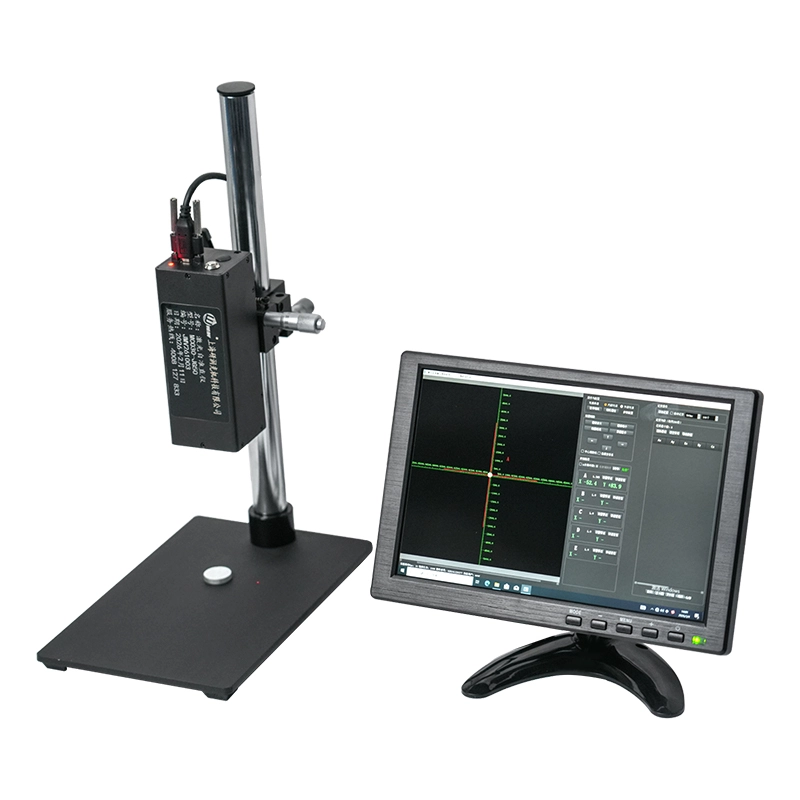

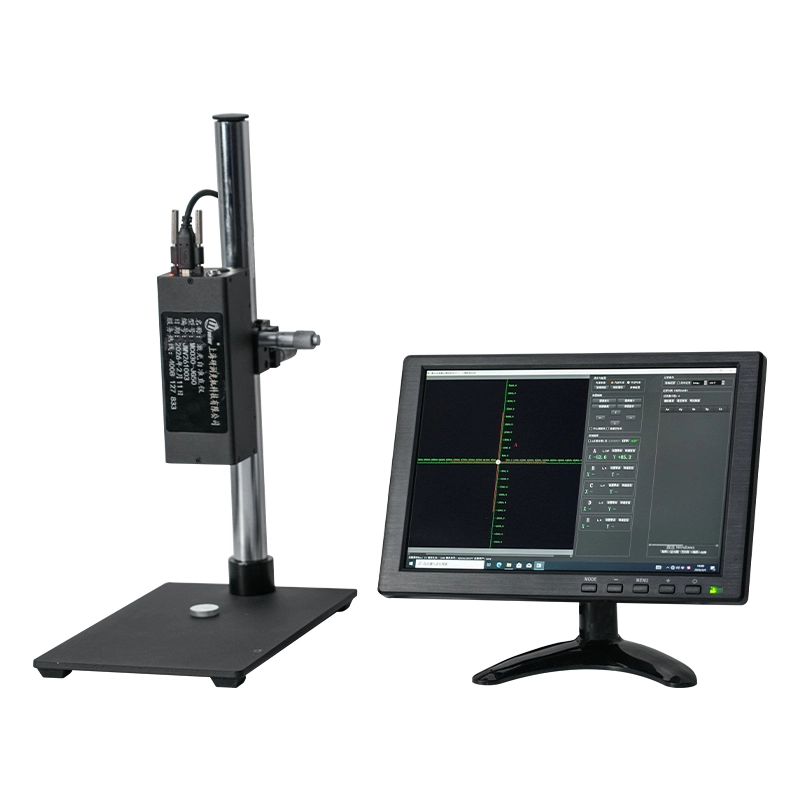

激光自准直仪是以激光作为光源的自准直仪产品，我公司生产的激光自准直仪体积小巧，视场范围大，测量精度高，主要应用于各种角度测量以及多光斑平行度测量等。标准产品使用 650nm 半导体激光，支持内部光源和外部光源两种模式。

产品应用

激光自准直仪用于测量角度以及激光光斑平行度等测量场景。
——精度高：中心精度最高可达 ±0.5″。
——视场范围大：标准产品视场范围可达 1~3°。
——体积小巧：方便携带。
——模块化设计，可独立使用也可以安装到支架上使用。
——光源独立开关控制，使用内部光源和使用外部光源两种测量模式自由切换。

技术参数

• 型号 MC030-JG50
• 物镜焦距 50mm
• 物镜口径 25mm
• 通光孔径 20mm
• 光源类型 650nm 半导体激光
• 光斑直径 2mm
• 视场范围（X、Y） ≮ ±0.5°（200mm 内）
• 示值误差 ±1000″≤ ±2″ ; 全程≤ ±5″
• 探测器类型 高精度面阵探测器
• 显示与控制方式 基于 WINDOWS 系统的软件控制
• 外型尺寸 145*52*58mm
• 备注 可根据用户需求定制硬件或软件

选配件

反射镜

标配

仪器箱

标配

棱镜调节平台

选配

多面棱体

选配

三脚架

选配

激光辅助找像器

选配

可调桥板

选配

多齿分度台

选配

平行度/垂直度测量模块

选配

平面度测量模块

选配

光学直角器

选配
